游星臥式直接型

產品特色

外形尺寸

游星（行星）減速機系列
產品描述：
. 取代傳統的各類減速馬達，適用于反復衝擊負荷，可承受500%之衝擊負荷，體積小，規格標準化
. 可適用與AC,DC,Servo,油壓及氣壓馬達
. 扭力值：0.6～300000kgf.m
. 可附剎車，及加裝扭力限制器
. 完全代替意大利品牌行星減速機
優點：
高效率
行星減速機采用齒輪嚙合原理，在扭矩的傳送中，由多個齒來承受。其效率一段時可達97％以上，二段時效率為92％以上
抗過載能力強（500%）
行星減速機采用3-5片行星輪，，是普通齒輪減速機受力的3倍，外加內齒圈包裹，受力平穩，均勻，實現了多齒同時嚙合傳動的能力，
新型整體保持架結構，區別于傳統輸出軸的分體結構，徑向力承載更大，穩定性好，杜絕漏油
低噪音及振動
與傳統滑動嚙合相比較，行星傳動嚙合大大降低了噪音及振動

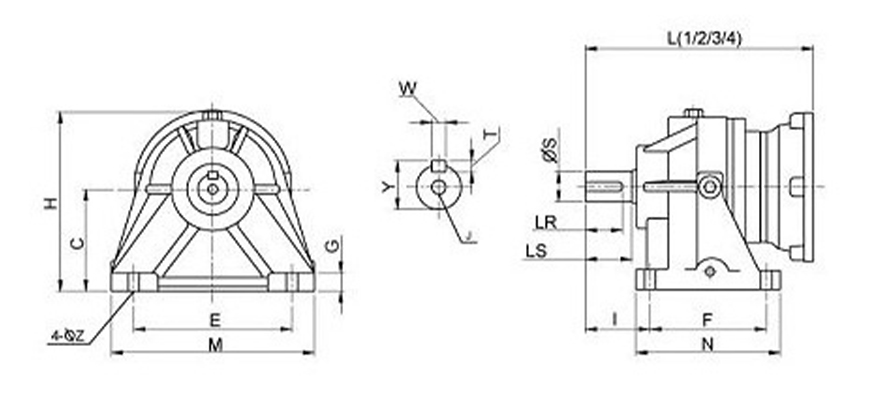

尺寸規格圖 DIM.TABLE (mm)

Size	法蘭 Flange									出力軸 Output Shaft			鍵 Key				馬達框號 IEC 規格 MOTOR FRAME
Size	C	E	F	G	H	I	M	N	Z	LR	LS	S	J	T	W	Y	馬達框號 IEC 規格 MOTOR FRAME
200	90	140	90	13	150	53	156	120	4-12	30	35	24	M 8	7	8	27	63A-71B
280	110	170	125	20	185	72	210	155	4-12	40	50	32	M 10	8	10	35	71B-90L
300	140	200	160	25	233	78	260	200	4-18	50	58	38	M 12	8	10	41	71B-112M
300H	190	200	160	25	283	78	260	200	4-18	50	58	38	M 12	8	10	41	132L
301	140	200	160	25	233	104	260	200	4-18	70	82	50	M 16	9	14	53.5	90L-160L
301H	190	200	160	25	283	104	260	200	4-18	70	82	50	M 16	9	14	53.5	132L-160M
303	210	300	250	35	332	128	370	305	4-22	80	95	55	M 16	10	16	59	90L-160L
305	210	300	250	35	332	138	370	305	4-22	90	105	60	M 20	11	18	64	90L-180L
307	250	365	356	45	425	175	445	436	4-28	110	130	80	PCD-55 3-M12	14	22	85	100LA-200L
309	250	365	356	45	425	215	445	436	4-28	150	170	90	PCD-55 3-M12	14	25	95	100LA-225S
313	280	457	470	40	503	291	560	590	4-28	180	200	120	PCD-70 3-M16	18	32	127	200LA-280S

長度表 LENGTH TABLE *in mollimeter

一段式 Stage 1
型號 Size 馬力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	176	236	*	*	*	*	*	*	*	*	*
1, 2		*	236	277	277	316	316	*	*	*	*	*
3, 5		*	246	280	280	318	318	*	*	*	*	*
7.5, 10		*	*	295	295	333	333	428	438	*	*	*
15, 20		*	*	331	331	370	370	465	475	*	*	*
25, 30		*	*	*	*	*	*	465	475	*	*	*

二段式 Stage 2
型號 Size 馬力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	206	270	308	308	*	*	*	*	*	*	*
1, 2		*	270	308	308	358	358	438	448	*	*	*
3, 5		*	280	318	318	360	360	440	450	*	*	*
7.5, 10		*	*	*	*	375	375	455	465	655	695	*
15, 20		*	*	*	*	425	425	490	500	691	731	982
25, 30		*	*	*	*	*	*	*	*	691	731	982

三段式 Stage 3
型號 Size 馬力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	236	304	342	342	388	388	*	*	*	*	*
1, 2		*	304	342	342	388	388	480	490	664	704	*
3, 5		*	314	352	352	398	398	482	492	666	706	*
7.5, 10		*	*	*	*	*	*	492	508	681	721	1046
15, 20		*	*	*	*	*	*	*	555	717	757	1082
25, 30		*	*	*	*	*	*	*	*	*	*	1082

四段式 Stage 4
型號 Size 馬力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	266	338	376	376	422	422	510	520	*	*	*
1, 2		*	338	376	376	422	422	510	520	706	746	1056
3, 5		*	348	386	386	432	432	520	530	708	748	1058
7.5, 10		*	*	*	*	*	*	*	*	723	763	1073
15, 20		*	*	*	*	*	*	*	*	771	811	1110
25, 30		*	*	*	*	*	*	*	*	*	*	*
