游星臥式雙軸型

產品特色

外形尺寸

游星（行星）減速機系列
產品描述：
. 取代傳統的各類減速馬達，適用于反復衝擊負荷，可承受500%之衝擊負荷，體積小，規格標準化
. 可適用與AC,DC,Servo,油壓及氣壓馬達
. 扭力值：0.6～300000kgf.m
. 可附剎車，及加裝扭力限制器
. 完全代替意大利品牌行星減速機
優點：
高效率
行星減速機采用齒輪嚙合原理，在扭矩的傳送中，由多個齒來承受。其效率一段時可達97％以上，二段時效率為92％以上
抗過載能力強（500%）
行星減速機采用3-5片行星輪，，是普通齒輪減速機受力的3倍，外加內齒圈包裹，受力平穩，均勻，實現了多齒同時嚙合傳動的能力，
新型整體保持架結構，區別于傳統輸出軸的分體結構，徑向力承載更大，穩定性好，杜絕漏油
低噪音及振動
與傳統滑動嚙合相比較，行星傳動嚙合大大降低了噪音及振動

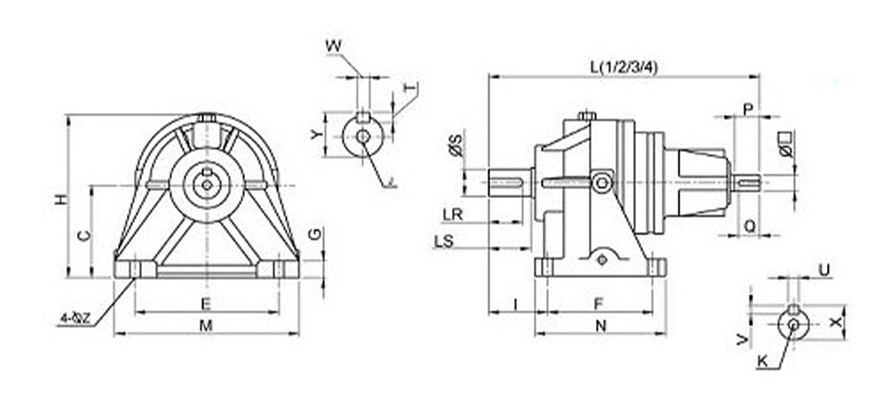

尺寸規格圖 DIM.TABLE (mm)

Size	法蘭 Flange									出力軸 Output Shaft			鍵 Key
Size	C	E	F	G	H	I	M	N	Z	LR	LS	S	J	T	W	Y
200	90	140	90	13	150	53	156	120	4-12	30	35	24	M 8	7	8	27
280	110	170	125	20	185	72	210	155	4-12	40	50	32	M 10	8	10	35
300	140	200	160	25	233	78	260	200	4-18	50	58	38	M 12	8	10	41
300H	190	200	160	25	283	78	260	200	4-18	50	58	38	M 12	8	10	41
301	140	200	160	25	233	104	260	200	4-18	70	82	50	M 16	9	14	53.5
301H	190	200	160	25	283	104	260	200	4-18	70	82	50	M 16	9	14	53.5
303	210	300	250	35	332	128	370	305	4-22	80	95	55	M 16	10	16	59
305	210	300	250	35	332	138	370	305	4-22	90	105	60	M 20	11	18	64
307	250	365	356	45	425	175	445	436	4-28	110	130	80	PCD-55 3-M12	14	22	85
309	250	365	356	45	425	215	445	436	4-28	150	170	90	PCD-55 3-M12	14	25	95
313	280	457	470	40	507	291	560	590	4-28	180	200	120	PCD-70 3-M16	18	32	127

長度表 LENGTH TABLE *in mollimeter

一段式 Stage 1
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	252	19	30	20	M 6	6	6	21.5
280	297	24	40	35	M 8	7	8	27
300H	362	38	58	45	M 10	8	10	41
301H	400	38	58	45	M 10	8	10	41
303	502	50	82	70	M 12	9	14	53.5
305	512	50	82	70	M 12	9	14	53.5
307	725	60	105	90	M 14	11	18	64
309	745	60	105	90	M 14	11	18	64
313	1059	80	130	110	PCD-55 3-M12	14	22	85

二段式 Stage 2
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	282	19	30	20	M 6	6	6	22
280	331	24	40	35	M 8	7	8	27
300H	370	24	40	35	M 8	7	8	27
301H	442	38	58	45	M 10	8	10	41
303	521	38	58	45	M 10	8	10	41
305	531	38	58	45	M 10	8	10	41
307	729	50	82	70	M 12	9	14	54
309	769	50	82	70	M 12	9	14	54
313	1103	60	105	90	M 14	11	18	64

三段式 Stage 3
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	312	19	30	20	M 6	6	6	21.5
280	366	24	40	35	M 8	7	8	27
300H	406	24	40	35	M 8	7	8	27
301H	450	24	40	35	M 8	7	8	27
303	563	38	58	45	M 10	8	10	41
305	573	38	58	45	M 10	8	10	41
307	748	38	58	45	M 10	8	10	41
309	788	38	58	45	M 10	8	10	41
313	1126	50	82	70	M 12	9	14	53.5

四段式 Stage 4
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	342	19	30	20	M 6	6	6	21.5
280	400	24	40	35	M 8	7	8	27
300H	439	24	40	35	M 8	7	8	27
301H	484	24	40	35	M 8	7	8	27
303	571	24	40	35	M 8	7	8	27
305	581	24	40	35	M 8	7	8	27
307	790	38	58	45	M 10	8	10	41
309	830	38	58	45	M 10	8	10	41
313	1145	38	58	45	M 10	8	10	41
