600型擺線減速機

600型擺線減速機 游星減速機 R/S/K/F系列減速機 伺服專用減速機 齒輪箱非標定制減速機 減速機維修保養

擺線立式附馬達型

產品特色

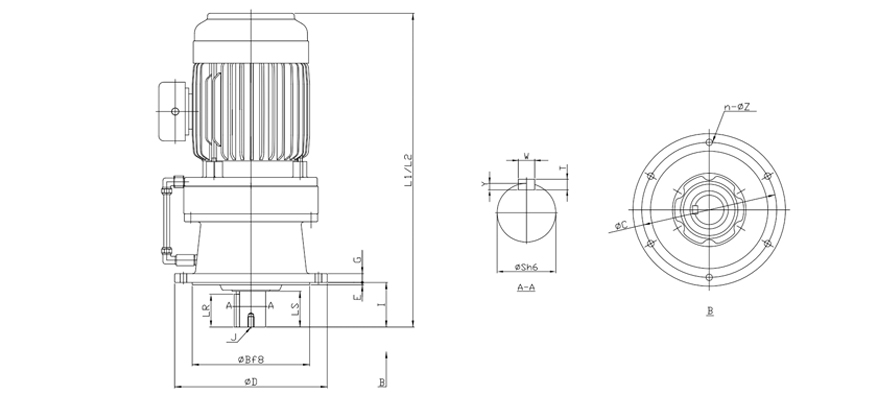

外形尺寸

擺線600系列
產品描述：
. 取代傳統的齒輪及蝸輪減速度馬達，適用于反復衝擊負荷，可承受500%之衝擊負荷，體積小，規格標準化。
. 可適用與AC,DC,Servo,油壓及氣壓馬達
. 扭力值：0.6～6000kgf.m
. 可附剎車，及加裝扭力限制器
. 完全代替日本品牌擺線減速機
優點：
高效率
擺線減速機采用滾動嚙合原理，所以減少了滑動摩擦及振動現象，在扭矩的傳送中，由多個齒來承受。其效率一段時可達92％以上，二段時效率為85％以上（一段比為87以?xún)?nèi)，二段比為7569以?xún)?nèi))。
抗過載能力強（500%）
行星擺線齒輪采用了擺線針齒嚙合，實現了多齒同時嚙合傳動的能力，最高達67%，且避免了斷齒的可能，所以擺線針齒結構具有其他減速機不能承受的抗過載能力500%。
600型提供了齊全的規格及比數，供應所需。一段比由1:6到1:87，二段比更可高達1:7569。馬力數由1/8馬力到200馬力，出力扭矩更可高達6000kg.m(500000in-lbs)。
低噪音及振動
與傳統滑動嚙合相比較，擺線滾動嚙合大大降低了噪音及振動

型號 Size	法蘭 Flange								出力軸 Output Shaft			鍵 Key				馬達框號
	法蘭 Flange								出力軸 Output Shaft			鍵 Key				IEC 規格
	B	C	D	E	G	I	Z		LR	LS	S	J	T	W	Y	MOTOR FRAME
608/**	110	134	160	3	9	42	4-11		25	30	18	*	6	6	3.5	63-71
609/**	110	134	160	3	9	42	4-11		30	35	28	*	7	8	4	63-80
610/**	110	134	160	3	9	42	4-11		30	35	28	*	7	8	4	63-100L
611/**	140	180	210	4	13	69	6-11		40	55	38	8	8	10	5	71-112M
612/**	140	180	210	4	13	69	6-11		40	55	38	8	8	10	5	80-132S
613/**	200	230	260	4	15	76	6-11		60	61	50	10	9	14	5.5	80-132M
614/**	200	230	260	4	15	96	6-11		60	81	50	10	9	14	5.5	80-132M
615/**	200	230	260	4	15	96	6-11		60	81	50	10	9	14	5.5	90L-160M
616**	270	310	340	4	20	89	6-11		80	84	60	10	11	18	7	90L-160L
617/**	316	360	400	5	22	94	8-14		80	90	70	12	12	20	7.5	112M-180MC
618/**	345	390	430	5	22	110	8-18		100	100	80	12	14	22	9	112M-180LC
619/**	400	450	490	6	30	145	12-18		120	125	95	20	14	25	9	132S-200LC
620/**	355	405	455	5	30	204	8-22		150	165	100	20	16	28	10	160M-200LC
621/**	390	440	490	7	35	203	8-24		150	165	110	20	16	28	10	160M-225SC
622/**	415	475	535	10	35	210	8-27		150	165	120	20	18	32	11	180MC-225SC
623/**	450	510	570	10	40	250	8-27		180	200	130	24	18	32	11	180LC-225SC
624**	485	560	635	10	40	250	8-33		180	200	140	24	20	36	12	180LC-225SC
625/**	535	610	685	10	45	295	8-33		200	240	160	30	22	40	13	180LC-225SC
626/**	570	660	750	10	50	360	8-39		250	300	170	30	22	40	13	180LC-225SC
長度表 LENGTH TABLE（mm)
一段式 Stage 1
型號 Size		608	609	610	611	612	613	614	615	616	617	618	619	620	621	622	623
馬力 HP		608	609	610	611	612	613	614	615	616	617	618	619	620	621	622	623
1/4, 1/2	L1	388	396	396	434	*	*	*	*	*	*	*	*	*	*	*	*
1, 2		*	432	432	471	434	524	524	524	593	*	*	*	*	*	*	*
3, 5		*	467	467	513	513	570	570	570	641	697	756	*	*	*	*	*
7.5, 10		*	*	*	*	557	652	652	652	713	769	815	888	*	*	*	*
15, 20		*	*	*	*	*	*	*	752	800	888	927	1007	1045	*	*	1200
25, 30		*	*	*	*	*	*	*	*	*	911	950	1026	1064	1045	*	1238
40,50		*	*	*	*	*	*	*	*	*	*	*	1157	1165	1064	1128	1430
60		*	*	*	*	*	*	*	*	*	*	*	*	1165	1165	1229	1465
75		*	*	*	*	*	*	*	*	*	*	*	*		1289	1289	1465
二段式 Stage 2
型號 Size		608/07	610/08	611/08	611/09	613/08	613/09	613/10	614/08	614/09	614/10	616/09	616/10	616/11	617/10	617/11	618/10
馬力 HP		608/07	610/08	611/08	611/09	613/08	613/09	613/10	614/08	614/09	614/10	616/09	616/10	616/11	617/10	617/11	618/10
1/4	L2	340	423	459	471	513	522	*	533	543	*	592	*	*	637	*	*
1/2		386	444	480	492	534	534	557	554	563	577	613	627	628	655	675	714
1		*	*	*	491		542	556	*	562	576	612	626	637	657	684	713
2		*	*	*	*	*	*	593	*	*	613	*	663	674	*	721	750
3		*	*	*	*	*	*	619	*	*	640	*	690	700	*	747	799
5		*	*	*	*	*	*	*	*	*	*	*	*	716	*	763	*
二段式 Stage 2
型號 Size		618/13	619/11	619/13	620/11	620/13	621/13	621/16	622/13	622/17	623/16	623/18	624/16	624/18	625/19	626/19	627/19
馬力 HP		618/13	619/11	619/13	620/11	620/13	621/13	621/16	622/13	622/17	623/16	623/18	624/16	624/18	625/19	626/19	627/19
1/2		*	795	*	836	*	*	*	*	*	*	*	*	*	*	*	*
1	L2	740	804	816	845	868	894	*	936	*	*	*	*	*	*	*	*
2		780	841	856	882	906	934	*	976	*	*	*	*	*	*	*	*
3		807	867	883	908	935	961	989	1003	*	1092	*	1130	*	*	*	*
5		826	883	902	924	954	980	1008	1022	1080	1111	*	1149	*	*	*	*
7.5		870	*	946	*	998	1024	1042	1068	1114	1145	*	1183	*	*	1473	1734
10		908	*	984	*	1036	1062	1080	1104	1152	1183	1226	1221	1263	1401	1511	1772
15		*	*	*	*	*	*	1167	*	1227	1270	1294	1306	1331	1476	1586	1847
20		*	*	*	*	*	*	*	*	1271	1314	1336	1352	1375	1520	1630	1891
25		*	*	*	*	*	*	*	*	*	*	1361	*	1398	1530	1649	1910
30		*	*	*	*	*	*	*	*	*	*	1361	*	1398	1539	1649	1910
40		*	*	*	*	*	*	*	*	*	*	*	*	*	1557	1687	1945
50		*	*	*	*	*	*	*	*	*	*	*	*	*	*	1750	2011
